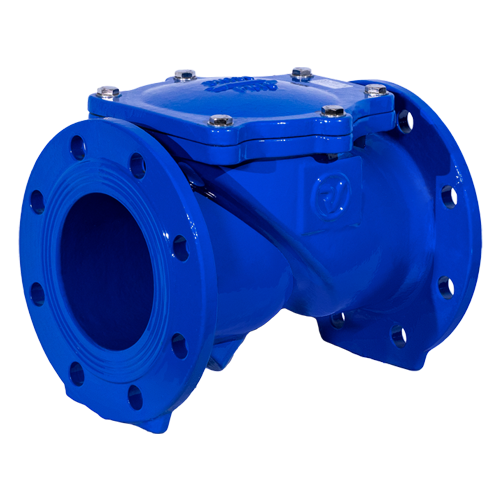

Клапан обратный Ridval RVC 25 фланцевый
Клапан обратный Ridval RVC 25 фланцевый
Клапан обратный фланцевый тип RVC 25
- DN 50-400
- PN16
- Расверловка фланцев: PN10/16
- Корпус: ВЧ50 (чугун)
- Уплотнение: EPDM
Применение
Вода в системах холодного и горячего водоснабжения, отопления, водоотведения, пожаротушения, морская вода, питьевая вода, воздух, сточные воды, гликолевые смеси и т.д.
Особенности
- Створка клапана вулканизирована EPDM, что обеспечивает герметичность класс «А»;
- Рассверловка фланцев: универсальная PN10/16;
- Уникальные серийные номера на шильде изделия;
- Гарантированный ресурс открытия-закрытия не менее 5000 циклов;
- Возможность обслуживания клапана без демонтажа;
Технические параметры, нормы и стандарты
- Тип присоединения к трубопроводу: Фланцевое по ГОСТ 33259-2015
- Максимальное рабочее давление 16 кгс/см2 (бар);
- Максимальное испытательное давление 24 кгс/см2 по ГОСТ 33257-2015;
- Температура рабочей среды: от -25 до +130°С;
- Герметичность: Класс А по ГОСТ 9544-2015;
- Защитное покрытие: Эпоксидное порошковое, не менее 250 мкм;

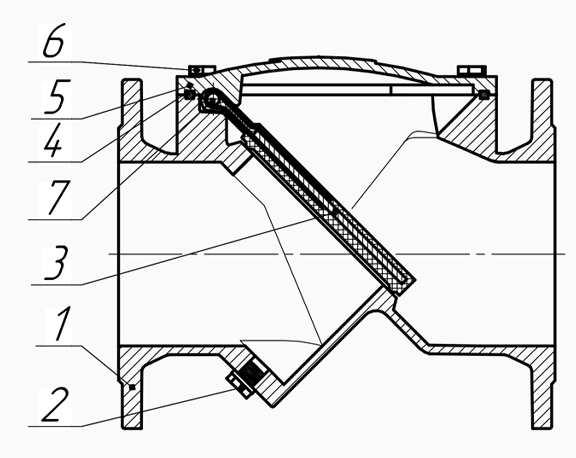

Конструкция RVC 25
Поз. | Деталь | Материал |
|---|---|---|
1 | Корпус | ВЧ50(GGG50) |
2 | Сливная пробка | 08Х18Н10 (SS304) |
3 | Створка | ВЧ50(GGG50)+EPDM |
4 | Уплотнение крышки | EPDM |
5 | Крышка | ВЧ50 (GGG50) |
6 | Болт | 08Х18Н10 (SS304) – А2 |
7 | Ось | 08Х18Н10 (SS304) |
Габаритные размеры
DN | L | H | D | PN10 | PN16 | b | Масса, кг | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
D1 | n-d | D1 | n-d | ||||||||
50 | 203 | 83 | 165 | 125 | 4-18 | 125 | 4-18 | 19 | 12 | ||
65 | 216 | 90 | 185 | 145 | 4-18 | 145 | 4-18 | 19 | 16 | ||
80 | 241 | 95 | 200 | 160 | 8-18 | 160 | 8-18 | 19 | 19 | ||
100 | 292 | 110 | 220 | 180 | 8-18 | 180 | 8-18 | 19 | 25 | ||
125 | 330 | 135 | 250 | 210 | 8-18 | 210 | 8-18 | 19 | 39 | ||
150 | 356 | 156 | 285 | 240 | 8-22 | 240 | 8-22 | 19 | 55 | ||
200 | 495 | 186 | 340 | 295 | 8-22 | 295 | 12-22 | 20 | 110 | ||
250 | 622 | 214 | 405 | 350 | 12-22 | 355 | 12-26 | 22 | 150 | ||
300 | 698 | 245 | 460 | 400 | 12-22 | 410 | 12-26 | 24,5 | 200 | ||
400 | 905 | 400 | 580 | 515 | 16-26 | 525 | 16-30 | 28 | 294 | ||
