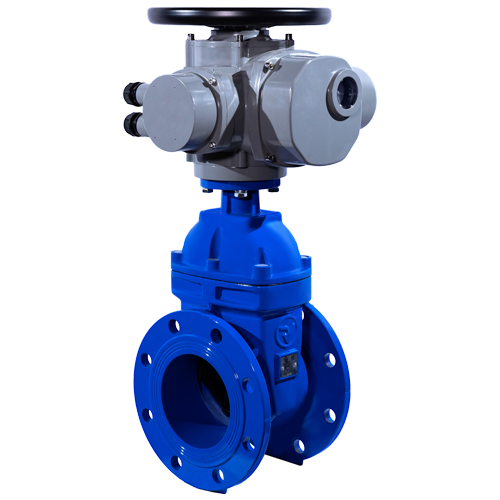

Задвижка клиновая Ridval RVG 12 под электропривод
Задвижка клиновая Ridval RVG 12 под электропривод
Задвижка фланцевая с обрезиненным клином RVG 12 под электропривод
- DN 50-1000
- PN16
- Универсальная рассверловка фланцев PN10/16
- Корпус: ВЧ50
- Клин: ВЧ50+EPDM
Применение
Вода в системах холодного и горячего водоснабжения, отопления, водоотведения, канализации, пожаротушения, морская вода, питьевая вода, воздух, сточные воды, гликолевые смеси и т.д.
Особенности
- Рассверловка фланцев: универсальная PN10/16;
- Ребра жесткости на корпусе;
- Малое гидравлическое сопротивление за счет отсутствия застойных зон;
- Возможность комплектации колонкой управления;
- Уникальные серийные номера на шильде изделия;
- Отливка торгового знака на корпусе задвижки;
- Гарантированный ресурс открытия-закрытия не менее 5000 циклов;
Технические параметры, нормы и стандарты
- Тип присоединения к трубопроводу: Фланцевое по ГОСТ 33259-2015
- Максимальное рабочее давление 16 кгс/см2 (бар);
- Максимальное испытательное давление 24 кгс/см2 по ГОСТ 33257-2015;
- Строительная длина в соответствии ГОСТ 3706-93, DIN 3202 / F4 (короткий корпус);
- Температура рабочей среды: от -25 до +130°С;
- Двусторонняя герметичность: Класс А по ГОСТ 9544-2015;
- Защитное покрытие: Эпоксидное порошковое, не менее 250 мкм;

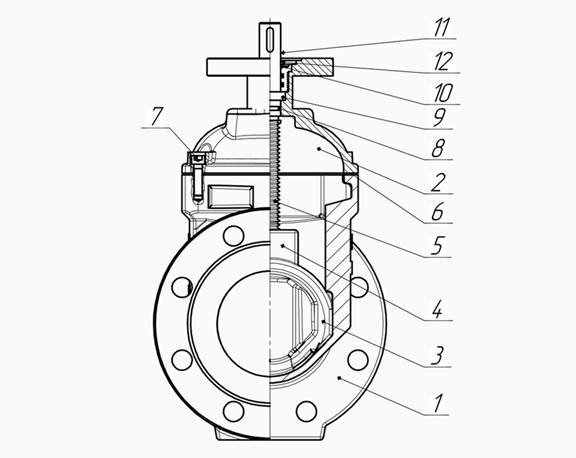

Конструкция
|
Поз. |
Деталь |
Материал |
|---|---|---|
|
1 |
Корпус |
ВЧ50 (GGG50) |
|
2 |
Крышка |
ВЧ50 (GGG50) |
|
3 |
Клин |
ВЧ50 (GGG50) + EPDM |
|
4 |
Гайка ходовая |
Браж9 (BRASS) |
|
5 |
Шпиндель |
20Х13 (SS416) |
|
6 |
Уплотнение |
EPDM |
|
7 |
Крепежные элементы |
Ст35 + ТДЦ / Ст35 + Zn / НЖ А2 |
|
8 |
Уплотнительное кольцо |
Фторопласт Ф-4 (PTFE) |
|
9 |
Подшипник скольжения |
Браж9 (BRASS) |
|
10 |
Уплотнительное кольцо |
EPDM |
|
11 |
Пыльник |
EPDM |
|
12 |
Гайка шпинделя |
Браж9 (BRASS) |
Габаритные размеры
|
DN |
L |
H |
H1 |
D |
b |
D1 |
n-d |
E |
E1 |
n1-d1 |
C |
L1 |
L2 |
L3 |
K |
t |
Фланец |
Масса, кг |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
PN10 |
PN16 |
PN10 |
PN16 |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||
|
50 |
150 |
300 |
175 |
160 |
19 |
125 |
125 |
4-18 |
4-18 |
125 |
102 |
4-12 |
18 |
5 |
36 |
45 |
6 |
3 |
F10 |
9,4 |
||||||||||||
|
65 |
170 |
340 |
210 |
180 |
19 |
145 |
145 |
4-18 |
4-18 |
125 |
102 |
4-12 |
18 |
5 |
36 |
45 |
6 |
3 |
F10 |
12,6 |
||||||||||||
|
80 |
180 |
370 |
235 |
195 |
20 |
160 |
160 |
8-18 |
8-18 |
125 |
102 |
4-12 |
20 |
5 |
36 |
45 |
6 |
3 |
F10 |
16 |
||||||||||||
|
100 |
190 |
410 |
270 |
215 |
21 |
180 |
180 |
8-18 |
8-18 |
125 |
102 |
4-12 |
20 |
5 |
36 |
45 |
6 |
3 |
F10 |
19 |
||||||||||||
|
125 |
200 |
495 |
327 |
245 |
22 |
210 |
210 |
8-18 |
8-18 |
125 |
102 |
4-12 |
24 |
5 |
36 |
45 |
6 |
3 |
F10 |
24 |
||||||||||||
|
150 |
210 |
540 |
355 |
280 |
22 |
240 |
240 |
8-22 |
8-22 |
125 |
102 |
4-12 |
24 |
5 |
36 |
45 |
6 |
3 |
F10 |
33,2 |
||||||||||||
|
200 |
230 |
660 |
432 |
335 |
23 |
295 |
295 |
8-22 |
12-22 |
175 |
140 |
4-18 |
26 |
5 |
40 |
60 |
8 |
3 |
F14 |
51 |
||||||||||||
|
250 |
250 |
780 |
517 |
405 |
26 |
350 |
355 |
12-22 |
12-26 |
175 |
140 |
4-18 |
30 |
5 |
40 |
60 |
8 |
3 |
F14 |
75 |
||||||||||||
|
300 |
270 |
880 |
590 |
460 |
26 |
400 |
410 |
12-22 |
12-26 |
175 |
140 |
4-18 |
30 |
5 |
40 |
60 |
8 |
3 |
F14 |
110 |
||||||||||||
|
350 |
290 |
1040 |
720 |
520 |
28 |
460 |
470 |
16-22 |
16-26 |
175 |
140 |
4-18 |
34 |
5 |
50 |
60 |
12 |
4 |
F14 |
187 |
||||||||||||
|
400 |
310 |
1250 |
890 |
580 |
30 |
515 |
525 |
16-26 |
16-30 |
175 |
140 |
4-18 |
34 |
5 |
50 |
70 |
12 |
4 |
F14 |
248 |
||||||||||||
|
500 |
350 |
1490 |
1055 |
710 |
34 |
620 |
650 |
20-26 |
20-33 |
210 |
165 |
4-22 |
40 |
5 |
63 |
80 |
12 |
4 |
F16 |
399 |
||||||||||||
|
600 |
390 |
1700 |
1200 |
840 |
36 |
725 |
770 |
20-30 |
20-36 |
210 |
165 |
4-22 |
40 |
5 |
63 |
80 |
12 |
4 |
F16 |
575 |
||||||||||||
|
700 |
430 |
1960 |
1425 |
910 |
40 |
840 |
840 |
24-30 |
24-36 |
210 |
165 |
4-22 |
40 |
5 |
63 |
80 |
12 |
4 |
F16 |
945 |
||||||||||||
|
800 |
470 |
2400 |
1790 |
1020 |
43 |
950 |
950 |
24-33 |
24-39 |
300 |
254 |
8-18 |
50 |
5 |
70 |
100 |
14 |
5 |
F25 |
1250 |
||||||||||||
|
1000 |
550 |
* |
* |
1255 |
50 |
1160 |
1170 |
28-36 |
28-42 |
300 |
254 |
8-18 |
72 |
5 |
100 |
110 |
20 |
5 |
F25 |
3020 |
||||||||||||
